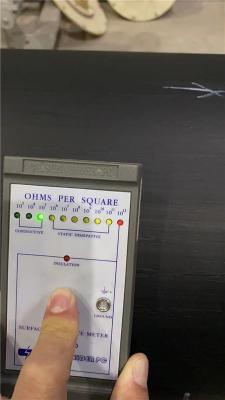

泉州导电阻燃PE管有第三方检测报告
导电PE管安装要求:安装工艺及要求①为确保导电PE管的安装质量，管材内外壁应圆滑、平整、无气泡、裂口、裂纹、凹陷、脱皮和严重的冷斑及明显的痕纹。②管材切割采用小型铜管割刀，刀片垂直管子外壁，紧刀时不应太紧，先旋绕一周刻出切割线后，每转一周旋进一定吃刀深度，管子快割断时，放慢转动，防止断管跌落。切断处，管口内缩颈部分应用扩孔锥刀，或用圆锉管内倒角。也可以用专用管剪切断:管剪刀片卡口应调整到与所断管径相符，旋切断时应均匀用力，切断后，断口处应用配套整圆器整圆。③导电PE管的安装可采用焊接、热熔和螺纹连接等方式，而以热熔连接为可靠。它操作方便，气密性好，接口强度高，速度快，成本低。④当导电PE管与金属管件连接时，应采用法兰过渡，就是把地点PE管与法兰采用对焊式连接，然后与金属法兰连接。⑤管道支架应在管道安装前埋设，管道支架铺设的间距应符合安装间距规范要求。⑥水平管道纵、横方向弯曲，立管垂直度，成排管道、阀门安装应配置相应的弯头、三通、大小头、法兰、阀门、软连接等配件。
PE管的优点:①柔韧性好。PE管的断裂延伸率可以达到两倍以上，不会轻易断裂。②密度低、重量轻使运输和施工安装变得方便。管材密度低(它的密度是普通钢管的1/8，玻璃钢管的1/2)，运输轻松，减少了施工人员的劳动，可以使安装变的快捷，减少了施工时间，短时间内完成建设目标。③耐腐蚀、不易结垢，尤其适用于井下输送含硫、钙、镁离子的介质，很大程度上节省了防腐及除垢的费用，使用寿命远超过其他管材。④PE管的内壁光滑，自润滑性优良，其相对粗糙度大致为普通钢管的17%，在管径相同的情况下，它的运输能力比金属管道高25%。⑤抗静电性、阻燃性。管材的抗静电剂及阻燃剂均匀分布在聚乙烯树脂内部，抗静电及阻燃可长时间保持良好效果
frpp水管的弹性模量为850MPa，PE水管归于中密度聚乙烯，弹性模量仅仅550MPa左右，柔性，刚度不足，用于修建给水范畴，管道平直度欠，易曲折，易变形，管线不美观。 导热性:frpp水管为0.24，PE水管为0.42，高了近一倍，如果用在地板采暖方面，这是它的强项，散热阐明热辐射效果更，但用在热水管道方面便是其缺点，散热，热损失就，管道表面温度也更高，易烫手。尽管frpp水管和PE水管热熔焊接，可是frpp水管更简单操作，frpp水管翻边圆润，而PE水管翻边不规则，简单堵塞；焊接温度也有所不同，frpp水管为260℃，PE水管为230℃，选用市面上的frpp水管焊接机简单过焊导致漏水。此外，因为PE水管资料简单氧化，焊接前有必要选用工具刮去表面的氧化皮，不然不能构成真正意义上的一体化管道，管道简单漏水，因而施工更显麻烦。
抗氧剂为抗氧剂168和抗氧剂245混合组成的混合物，能提高聚合物加工过程的热稳定性，抗氧效率高，挥发性小，耐氧化着性能好。具体的，炭黑以废旧轮胎为原料，通过高温密闭裂解反应炉加热燃烧后，烟气经过烟管进入冷凝器，烟气冷凝后成为燃料油流入储油罐，少量的废气点火炬排放，经过一定的时间裂解反应后，废旧轮胎胶料中所含的油蒸发，残余在炉内的即为热裂解炭黑与钢丝，采用“热出热装"的办法出入料，反应完毕后，马上开始出料，将出炉的“红水”炭黑用水喷淋熄灭，然后用人工将整圈和较长的钢丝进行收集，细小的钢丝经过磁选法除去，磁选后经水洗、干燥、粉碎、收集、造粒后得出炭黑粒子，将双酚a投入溶解釜中，然后通过环氧氯丙烷，将夹套通水蒸气的温度加热升温到70℃左右，溶解后，用泵压入带搅拌的反应釜内，开始搅拌并滴加碱液，控制反应温度为50-55℃，维持一定时间至反应结束后，再在100压强下减压至94.661kpa，回收过量环氧氯丙烷供循环使用，回收结束后再次加入苯溶解，在65-70℃下再次添加碱液，反应结束后，用夹套水冷却静置，把苯溶液抽吸到回流脱水釜内，下层的盐脚加苯萃取一两次，抽吸后放掉，在回流脱水釜内回流至蒸出的苯无水珠为止，冷却静置后，经过滤器至贮槽，沉降后脱除苯，先常压110℃以上开始减压至140-143℃无馏出液为止，放料得出环氧树脂，将玻璃原料加入铂金坩埚后，在1300℃的高温下熔化成玻璃液，经过若干个小漏孔进行压缩制成丝状，通过集束轮进行收集，再切断成短切玻璃纤维，将抗氧剂168和抗氧剂245混合组成抗氧化剂，以pe基材为主体，20份的炭黑粒经过高速搅拌机搅拌后研磨成粉状，加入3份的环氧树脂和0.5份的抗氧化剂进行混合形成混凝层2，在混凝层2的外侧添加玻璃纤维材料，经过pe管材生产线加工后形成抗静电pe管，在抗静电pe管的混凝层2内钻孔，将地线4安装于混凝层2内部，使混凝层2的导电性能更强，抗静电性能更。
